彈簧式安全閥與杠桿式安全閥的比較

發布日期：[2022-11-04] 點擊率：關鍵詞：彈簧式安全閥

彈簧式安全閥是通過彈簧的作用力頂起閥瓣進行泄壓，杠桿式安全閥是通過重錘和杠桿平衡作用在閥瓣上的力來泄壓。彈簧式安全閥和杠桿式安全閥各有優缺點，下面阿司米閥門來介紹下這兩款安全閥的各自?xún)?yōu)缺點。

杠桿式安全閥的結構龐大，安裝時必須嚴格保持閥盤軸線與水平面垂直，彈簧式安全閥結構精巧，安裝位置要求不太嚴格；杠桿重錘式安全閥啟跳，即閥盤上升時，重錘作用在閥盤上的力越開啟越小，但在彈簧式安全閥中，閥盤上升越高，彈簧對閥盤的力就越大；杠桿重錘式安全閥在高溫下工作時開啟壓力是不變的，因此，適用于高溫介質，而彈簧式安全閥在長期的高溫和負荷影響下，彈性系數會改變，彈簧的壓力會變小，從而會使啟跳壓力變小，故不適用于高溫環境。

杠桿式安全閥是杠桿和重錘的作用力傳遞到閥盤而封閉閥座的一種安全閥。結構類似于角式截止閥，壓力介質處于閥盤下方，當介質壓力超過規定值時，將閥盤頂起而泄zhi外界，改變重錘的重量和位置，即改變對閥盤的壓緊力，就可調節安全閥的工作壓力。有防止重錘自動移動的裝置和限止杠桿越出的導架。適用于高溫下工作，但結構不緊湊。

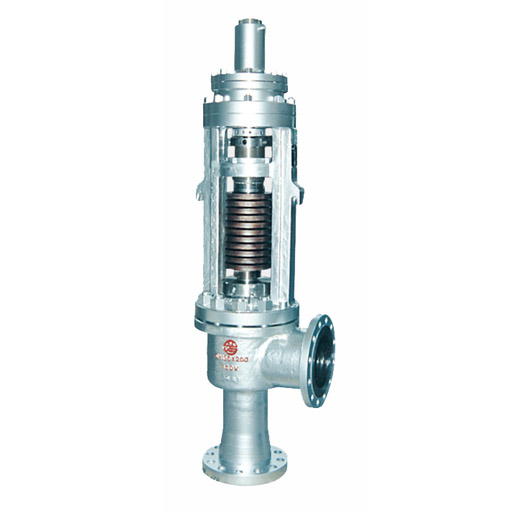

彈簧式安全閥是依靠彈簧的彈性壓力而將閥的瓣膜或柱塞等密封件閉鎖的一種安全閥。一旦當壓力容器內的壓力異常后產生的高壓將克服安全閥的彈簧壓力，所以閉鎖裝置被頂開，形成了一個泄壓通道，將高壓泄放掉。根據閥瓣開啟高度不同又分為全啟式安全閥和微啟式安全閥兩種。全啟式安全閥泄放量大，回彈力好，適用于液體和氣體介質 ，微啟式安全閥只宜用于液體介質。
