LFXD美標系列先導式安全閥

先導式安全閥性能

整定壓力偏差：≤±3%

超壓：≤10%

啟閉壓差：≤10%

密封性能：起跳回座后能保持良好的密封性，符合API Std 527標準中的規定

先導式安全閥特點

1、閥座軟密封保證安全閥起跳前后的良好密封性。

2、允許工作壓力接近安全閥的整定壓力。

3、較小超壓就能使主閥迅速達到全啟狀態。

4、安全閥動作性能和開啟高度不受背壓的影響。

5、啟閉壓差可調。

6、導閥不流動型結構設計減少了有害介質的排放和環境污染。

7、可在線檢測安全閥的整定壓力。

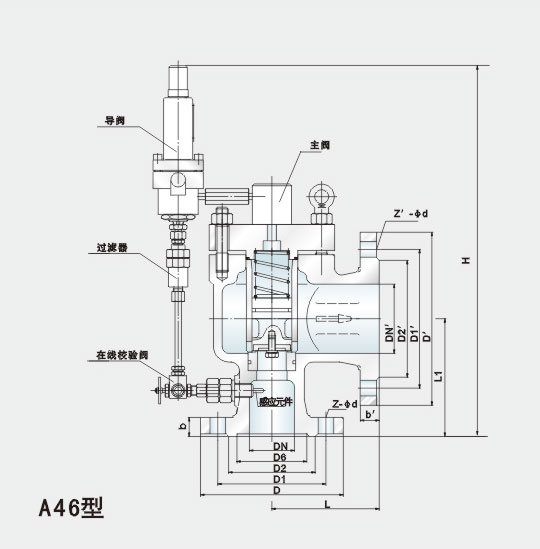

先導式安全閥工作原理

當系統正常工作，先導閥處于關閉狀態時，系統壓力通過進口壓力管道、導閥和氣室壓力管傳到主閥閥瓣頂部的口頂氣室，從而在主閥瓣上產生了一個向下的凈作用力，使主閥處于關閉狀態。

當系統壓力達到整定壓力時，導閥開啟且滑梭封閉導閥進氣通道，主閥氣室的壓力通過導閥排放泄壓，由于系統壓力高于回座壓力，滑梭封閉進氣通道從而阻斷流體在導閥中的流動(非流動型導閥的特征)，這時主閥氣室的壓力急劇下降，主閥閥瓣完全打開，流體通過主閥泄放降壓。

當系統壓力降低到一定值時，導閥的彈簧力克服了閥進口壓力作用在滑梭上的力，導閥回座，頂桿頂開滑梭，zui后使得流體重新進入主閥的圓頂氣室，關閉主閥。
