那些因素能影響彈簧式安全閥的動態穩定性？

發布日期：[2022-11-29] 點擊率：關鍵詞：彈簧式安全閥,安全閥

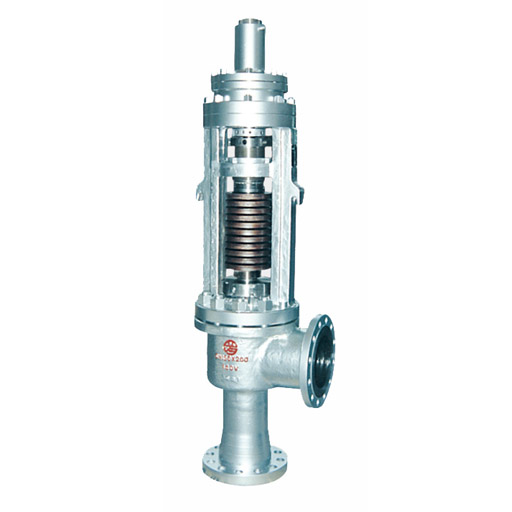

當被保護系統中壓力升高時,產生一個作用在感受元件上的附加力,使該元件移動而在彈簧式安全閥通道中打開間隙,介質通過間隙排出.

彈簧式安全閥的排放能力及其零件的使用壽命,與彈簧式安全閥工作的動態穩定性有關.閥瓣的震蕩會使彈簧式安全閥的通道截面積和排放能力減小,而閥瓣同閥座和開啟高度限位器的碰撞會損壞彈簧式安全閥的密封面及其他零件.兩段作用的全啟式彈簧式安全閥zui易產生閥瓣震蕩.

彈簧式安全閥工作的動態不穩定性主要是由下列原因引起的:彈簧式安全閥的排放能力超過進入彈簧式安全閥的介質流量,彈簧剛度過大,閥門開啟時在閥瓣上腔中出現大的背壓以及外界的動態干擾.

一.排放能力影響

在出現以下情況時,可能發生彈簧式安全閥的排放能力超過進入閥門的介質流量:

1.當選用的彈簧式安全閥的通道截面積超過計算所需要的截面積時:

2.當彈簧式安全閥安裝在緊急排量有變化的系統上:

3.當進口管道的截面積不夠時等等.

二.彈簧剛度影響

彈簧剛度過大也可以成為閥瓣振蕩的原因.全啟式彈簧式安全閥能達到全開啟排放依賴于介質反沖力,但彈簧剛度過大時,這個力就無法可戶彈簧力使其達到設定的開啟高度,所以彈簧式安全閥也無法達到全量排放,這樣會導致彈簧式安全閥剛一開啟就回座,形成振蕩.若剛度小的話,則彈簧式安全閥會在很低的壓力下才能回座.

為了消chu這種現象,應當裝設符合設計的彈簧,或在設計時候應多實際幾組彈簧進行試驗,通過試驗確定zui合適的彈簧.

三.系統背壓影響:

同彈簧剛度過大造成的影響相類似,閥瓣上方體腔在彈簧式安全閥開啟時產生的背壓也可能引起閥瓣振蕩.為了避免產生大的背壓,對于開放式彈簧式安全閥是利用閥體上的開孔使閥瓣上方體腔與大氣連通.對于封閉式彈簧式安全閥,可將閥瓣上方體腔與閥體出口或出口支管連通,利用所產生的抽吸效應來降低閥瓣上方的壓力
