先導式安全閥的工作原理是什么

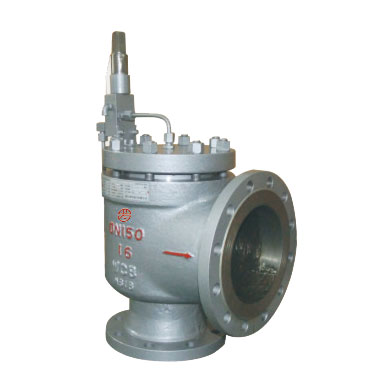

先導式安全閥由主閥和先導閥組成，主閥是真正的安全閥，先導式安全閥是用來感受壓力系統的壓力，使主閥啟閉的。

此外，對先導式安全閥閥座密封面和閥瓣密封面的平整度和粗糙度，以及壓縮彈簧的幾何尺寸、材料和熱處理都有嚴格的要求。以滿足密封壓力的要求。

1、先導式安全閥的正常工作狀態：先導閥上密封面在彈簧力作用下關閉，主閥進口通過先導閥與活塞上氣室連接，介質通過先導閥進入主閥活塞上氣室。由于活塞的上作用面積大于主閥瓣的密封面積，活塞受到向下的凈力，使主閥保持密封。

2、先導式安全閥的開啟狀態：當主閥進口壓力升zhi設定壓力時，先導閥先開啟，主閥氣室中的介質通過先導閥上密封向外排出。浮動截斷閥上下形成壓差，截斷閥向上移動，關閉主閥進口zhi氣室的通道，氣室壓力迅速下降。當腔室壓力降低到一定程度時，當作用在主閥活塞上的向上力大于向下力和摩擦力之和時，活塞向上移動，打開并排出。

3、先導式安全閥的回座狀態：當主閥進口壓力降zhi回座壓力時，先導閥先回座，先導閥上密封面關閉（外排通道關閉），下推浮動截止閥，使主閥進口與主閥活塞上部的氣室通道連通，介質通過先導閥進入主閥活塞上部的氣室，使先導安全閥的工作原理和氣室壓力逐漸增大，當氣室壓力增大到一定程度時，當主閥活塞上的向下力大于向上力和摩擦力之和時，主閥快速關閉，恢復正常工作狀態。

先導式安全閥適用于高壓和大口徑應用。先導式安全閥具有良好的密封性能，其動作不受背壓的影響。這種安全閥的缺點是其可靠性與主閥和先導閥有關，動作不如直動式安全閥快、可靠，結構比較復雜。

當受保護系統正常運行時，先導式安全閥室中的滑閥打開，系統壓力從主閥進口通過下管、先導閥室和上管傳遞到主閥盤（活塞）上方的氣室。此時，上氣室中的氣體壓力等于主閥進口處的系統壓力。先導閥密封面處于密封狀態，以保證主閥上方氣室中的氣體不能從先導閥排放口排出。

當先導安全閥系統壓力升zhi設定壓力時，氣體在先導閥密封面處將先導閥閥芯向上提起，使密封面打開。同時，先導閥室中的滑閥向上移動，關閉先導閥室的氣道。主閥瓣上方氣室中的介質通過開啟先導閥的密封面排出，從而降低主閥瓣上方的壓力。進口壓力推動主閥盤打開，以釋放系統壓力。
